Se você está montando uma rede de computadores em casa ou no escritório, uma das habilidades mais úteis é saber como crimpar cabos de rede LAN. A climpagem envolve fixar conectores RJ-45 nas extremidades de um cabo de rede, criando uma conexão sólida e funcional.
Sendo assim, neste artigo, vamos explicar, passo a passo, como fazer isso. Vamos lá!
Materiais Necessários:
Antes de começar, você vai precisar dos seguintes materiais:
- Cabo de rede (Cat5e ou Cat6)
- Conectores RJ-45
- Alicate de crimpagem
- Decapador de cabos
- Testador de cabos (opcional, mas recomendado)
Passo a passo:
1. Prepare o Cabo de Rede
- Em primeiro lugar, comece cortando o cabo de rede no comprimento desejado.
- Use o decapador de cabos para remover cerca de 2,5 cm da capa externa do cabo em cada extremidade. Tenha cuidado para não danificar os fios internos.
2. Organize os fios internos:
Em segundo lugar, dentro do cabo, você verá oito fios, cada um com uma cor ou combinação de cores. Os fios devem ser organizados de acordo com um padrão específico.

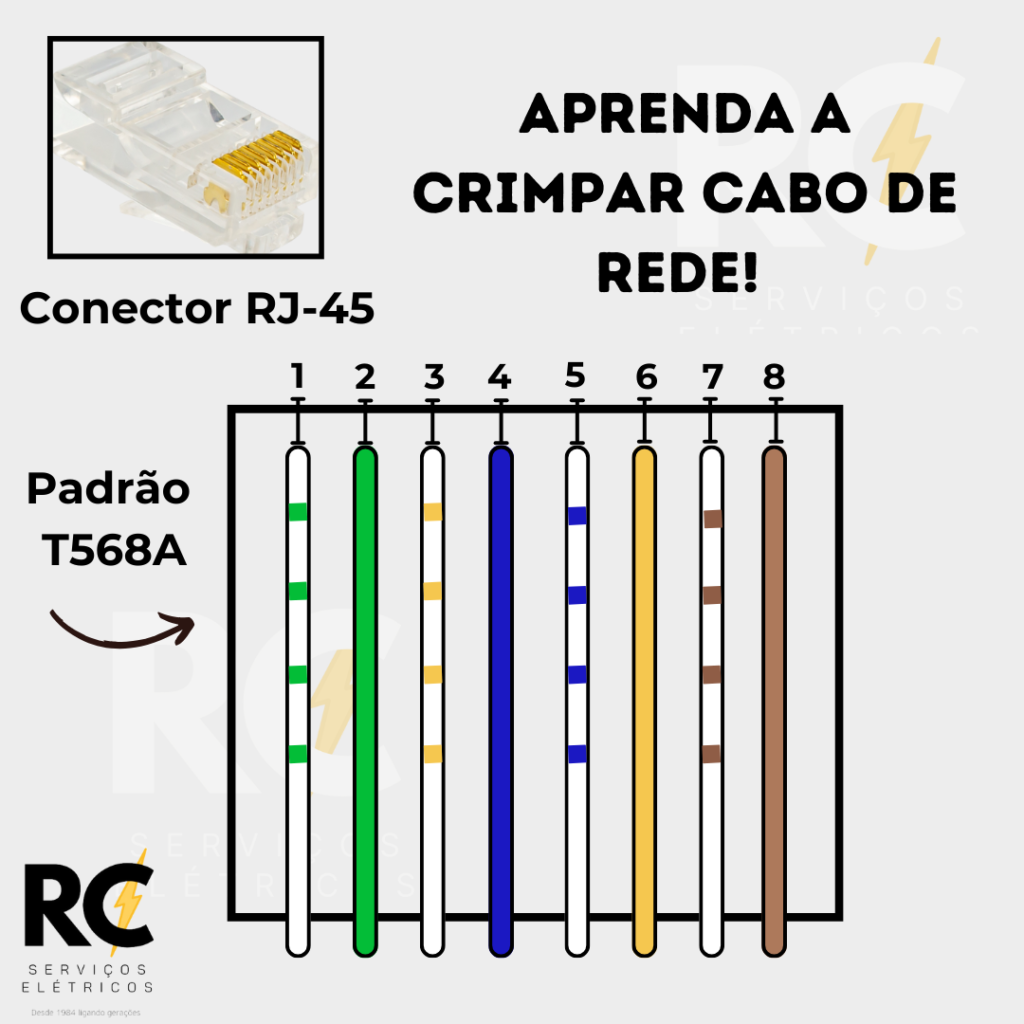

É importante que você saiba que existem dois padrões principais: T568A e T568B. Aqui, vamos usar o padrão T568A, que é o mais comum:
- Branco/verde
- Verde
- Branco/laranja
- Azul
- Branco/Azul
- Laranja
- Branco/Marrom
- Marrom
3. Desembarace e alinhe os fios
Desembarace os fios e alinhe-os na ordem correta.
Em seguida, aperte os fios juntos entre o polegar e o indicador, e corte as pontas uniformemente, deixando cerca de 1,5 cm de fio exposto.
4. Inserir os fios no conector RJ-45
Um vez que os fios estejam alinhados e cortados, insira-os cuidadosamente no conector RJ-45.
Além disso, certifique-se de que cada fio entre completamente em seu canal correspondente e que a capa externa do cabo fique dentro do conector, para garantir uma climpagem segura.
5. Crimpar o conector:
Coloque o conector RJ-45, com os fios inseridos, no alicate de crimpagem.
Aperte o alicate firmemente para crimpar os pinos do conector nos fios. Você ouvirá um clique quando a crimpagem estiver completa.
Repita os passos 1 a 5 na outra extremidade do cabo.
Por fim, conecte as duas extremidades do cabo ao testador de cabos.
Assim, verifique se todos os fios estão corretamente conectados e que não há nenhum fio solto ou fora de ordem. O testador indicará se há algum problema de conexão.
Dicas Importantes:
- Padrão Correto: Certifique-se de usar o mesmo padrão (T568A ou T568B) em ambas as extremidades do cabo para evitar problemas de conectividade.
- Ferramentas de Qualidade: Usar ferramentas de qualidade pode facilitar muito o trabalho e garantir uma crimpagem mais segura e duradoura.
- Testagem: Sempre teste seus cabos após a crimpagem para garantir que tudo está funcionando corretamente antes de instalar o cabo na rede.
Em suma, crimpar cabos de rede pode parecer complicado no começo, mas com prática, você verá que é uma tarefa simples e essencial para qualquer eletricista ou entusiasta de redes.
Portanto, com essas instruções, você está pronto para fazer a crimpagem de cabo de rede LAN e garantir uma conexão estável e eficiente!
Finalmente, se tiver dúvidas ou precisar de mais informações, deixe seu comentário abaixo. Boas crimpagens!
