Como Fazer o Projeto Elétrico de uma Casa?

Aprenda a calcular e planejar a elétrica de uma casa pequena em 8 passos.

Se você está pensando em fazer um projeto elétrico para uma casa de aproximadamente 60 metros quadrados com dois quartos, sala, cozinha e banheiro, saiba que é possível fazer isso de forma prática e segura.

Vamos te mostrar como fazer um projeto elétrico básico, considerando os principais pontos de uma residência.

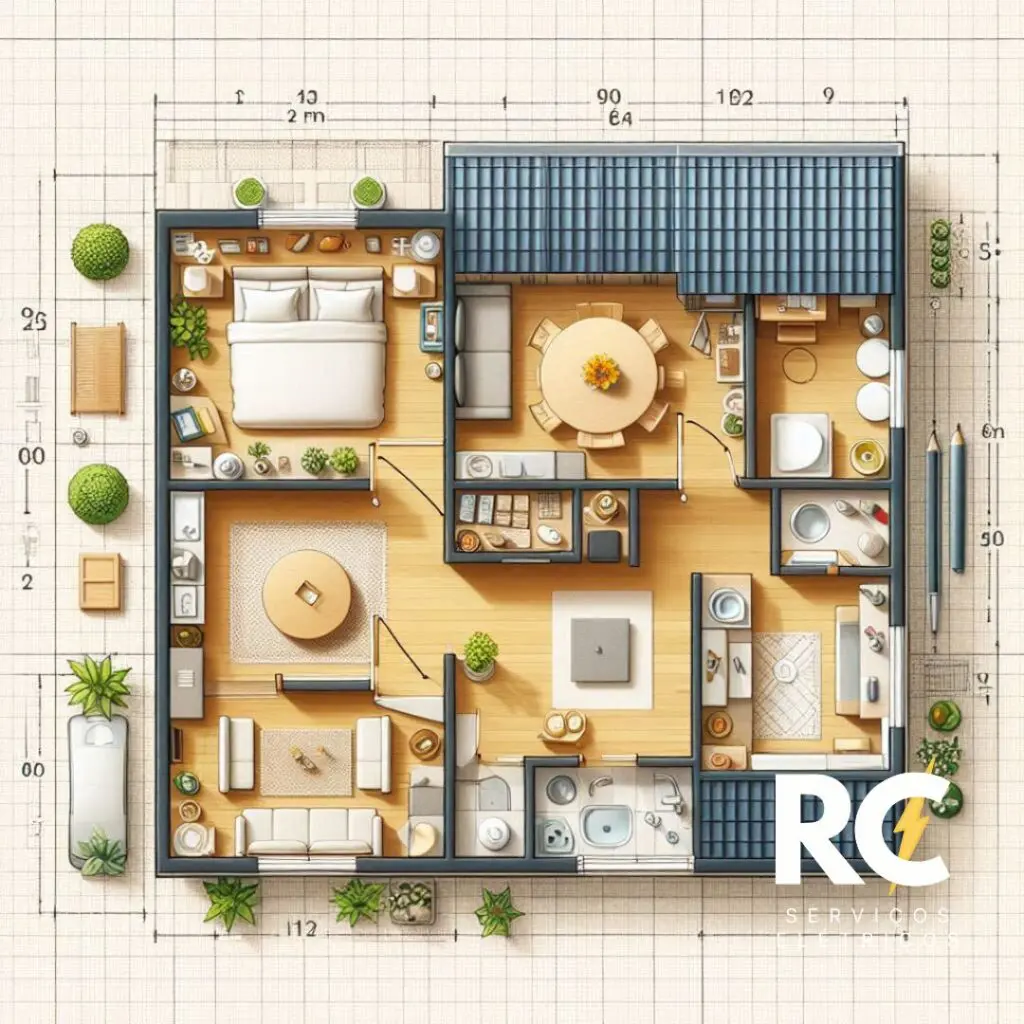

Passo 1: Conhecendo a Planta da Casa

Primeiro, é importante ter a planta baixa da casa em mãos. Isso ajuda a visualizar onde cada cômodo está localizado e facilita a distribuição dos pontos de luz, tomadas e outros dispositivos elétricos.

Passo 2: Definindo os Pontos de Luz

Em segundo lugar, ara cada cômodo, determine os pontos de luz. A norma brasileira NBR 5410 recomenda ao menos um ponto de luz central por cômodo.

Aqui está uma sugestão básica:

• Sala: 1 ponto de luz no teto e talvez 1 ou 2 luminárias de parede.
• Quartos: 1 ponto de luz no teto e abajures ou luminárias de cabeceira.
• Cozinha: 1 ponto de luz central e luzes de apoio (por exemplo, embaixo dos armários).
• Banheiro: 1 ponto de luz central e 1 acima do espelho.
• Corredores: 1 ponto de luz a cada 3 metros.

Passo 3: Distribuindo as Tomadas

Segundo a NBR 5410, deve-se ter:

• Sala: 1 tomada a cada 5 metros de parede.
• Quartos: 1 tomada a cada 5 metros de parede e 1 ao lado de cada cama.
• Cozinha: Tomadas para eletrodomésticos (geladeira, micro-ondas, fogão, etc.), geralmente 3 acima da bancada e 2 a 3 em outras posições estratégicas.
• Banheiro: 1 tomada ao lado da pia.
• Corredores: 1 tomada a cada 5 metros, se necessário.

Passo 4: Escolhendo os fios e disjuntores

Agora, vamos calcular a bitola dos fios e a capacidade dos disjuntores:

1. Fiação para iluminação: Use fios de 1,5 mm².
2. Fiação para tomadas de uso geral: Use fios de 2,5 mm².
3. Fiação para tomadas de uso específico (como chuveiros e micro-ondas): Use fios de 4 mm² ou 6 mm², dependendo da potência do aparelho.

Disjuntores:

• Para iluminação, use disjuntores de 10 A.
• Para tomadas de uso geral, disjuntores de 16 A.
• Para tomadas de uso específico, disjuntores de 20 A ou 32 A, conforme a potência do equipamento.

Passo 5: Dividindo os Circuitos

A princípio, é essencial dividir a instalação elétrica em circuitos independentes. Isso evita sobrecarga e facilita a manutenção. Um exemplo de divisão:

• Circuito 1: Iluminação geral.
• Circuito 2: Tomadas da sala e quartos.
• Circuito 3: Tomadas da cozinha.
• Circuito 4: Tomadas do banheiro.
• Circuito 5: Chuveiro.

Passo 6: Montagem do Quadro de Distribuição

Primordialmente, o quadro de distribuição é o coração do sistema elétrico da casa. Nele, você conecta todos os circuitos aos disjuntores.

Sendo assim, certifique-se de organizar bem os fios e etiquetar cada disjuntor para identificar facilmente o circuito correspondente.

Passo 7: Instalação de Aterramento

Inegavelmente, o aterramento é crucial para a segurança, evitando choques elétricos. Instale uma haste de aterramento (geralmente de cobre) e conecte-a ao quadro de distribuição e às tomadas.

Passo 8: Testes e Verificações

Por fim, após a instalação, é vital realizar testes para garantir que tudo está funcionando corretamente.

Assim, verifique cada ponto de luz e tomada, e use um multímetro para medir a tensão e verificar se está dentro dos padrões (geralmente 127V ou 220V, dependendo da região).

Conclusão

Em suma, seguindo esses passos, você conseguirá planejar e instalar um sistema elétrico seguro e eficiente para uma casa pequena.

Entretanto, lembre-se sempre de seguir as normas técnicas para garantir que tudo esteja conforme as exigências.

Um bom projeto elétrico não só traz conforto, mas também protege você e sua família de possíveis acidentes elétricos.
